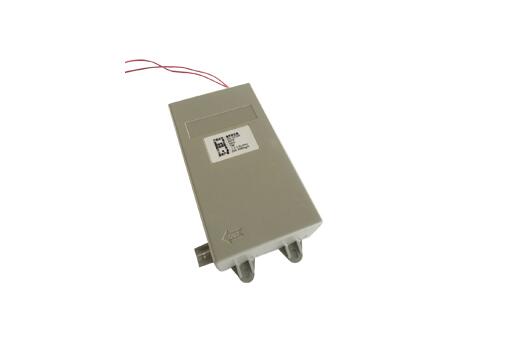

1、臭氧系統的組成
本系統由4套20kg/h氧氣源臭氧發生器系統及1套10kg/h氧氣源臭氧發生器組成，包括：
（1）20kg/h氧氣源臭氧發生器4套，10kg/h氧氣源臭氧發生器1套。
（2）2套儀表空氣及液氧補加空氣系統，分別包括：壓縮機、冷凍式干燥機、吸附式干燥機、油水分離器、過濾器。
（3）檢測儀表包括：1臺氧氣泄露報警儀，5臺臭氧濃度檢測儀，1臺臭氧泄露報警儀。
（4）1臺總控PLC控制柜
2、臭氧系統工藝流程及配置說明
業主提供的氧氣經露點監測后分兩路分別進入臭氧放電室內，經粉塵濾器過濾氣體中的雜體顆粒，壓力開關檢測、調壓閥減壓穩壓后，再經氣動開關閥后進入臭氧放電室。臭氧發生器的進氣管道上設計了安全閥，當系統壓力超過設計值后開啟，以保證系統工作安全。
在臭氧放電室內的中頻高壓電場內，部分氧氣變成臭氧，產品氣體為臭氧化氣體，經壓力、溫度、流量監測后，再經電動調節角座閥由臭氧出氣口排出匯集到一條主管路上。每臺臭氧放電室出氣管路上設有臭氧取氣口，并裝有取樣閥，每個設備的取氣管分別通過各自的發生臭氧濃度儀檢測臭氧出氣濃度。
臭氧發生器冷卻水設計一套封閉循環冷卻水系統，通過板式換熱器換熱，為臭氧發生器提供冷卻水，每臺臭氧發生器配置一臺冷卻循環水泵。冷卻水出水有溫度變送器、流量開關，當冷卻水溫度超過設定值或者流量低于設定值時報警。
臭氧發生器設置檢修時剩余臭氧的吹掃系統和冷卻水排空系統。當發生器出現故障時，可單獨進行吹掃及排空而不影響系統正常運行。
